項目名稱 | 典型值 | 測試標準 | |
密度(g/cm3) | 1.45 | GB/T4472-1984 | |
固化時間(200℃)min | 1.5 | GB/T23257-2017附錄A | |
膠化時間(200℃)s | 31 | GB/T6554-2003 | |
揮發份含量(%) | 0.15 | GB/T6554-2003 | |
粒度分布(%) | 150um 0.26 | GB/T6554-2003 | |
250um 0.01 | |||
熱特性 | 反應放熱量△H(J/g) | 71 | GB/T23257-2017附錄B |
玻璃化轉變溫度Tg2(℃) | 105 | ||
項目名稱 | 典型值 | 測試標準 |
附著力75℃,24h / 級 | 1 | GB/T23257-2017附錄C |
陰極剝離(65℃ 48h,1.5v)/mm | 3.5 | GB/T23257-2017附錄D |
陰極剝離(65℃ 30天1.5v)/mm | 10 | GB/T23257-2017附錄D |
抗彎曲(-20℃,2.5°) | 涂層無裂紋 | GB/T23257-2017附錄E |

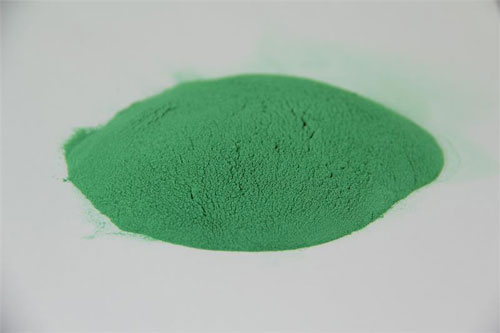

a. 顏色:灰、藍、綠等
b. 包裝:紙箱內襯塑料袋
c. 凈重:25kg/箱,可按用戶需求進行
a. 色澤均勻,無結團、無結塊
b. 與防腐層膠粘劑具有較高的結合力
c. 陰極剝離性能和介電強度性能優越
d. 抗酸、堿、鹽、等化學腐蝕性十分強
a. 除去鋼表面的附銹、油污和雜物:拋丸噴砂處理到GB/T8923中規定的Ss2.5級;錨紋深度50~70um;吹凈鋼表面的灰塵和磨料。
b. 防腐件預熱200~240℃控制,實際施工可以根據現場施工條件進行調整。
c. 采用靜電噴涂方法進施工作業(電壓60~90kv之間,噴涂距離150~200mm之間),涂覆厚度100~150um。
d. 施工環境要干燥清潔。
e. 環氧粉末涂料應隨用隨開封,剩余產品應及時密封好,以避免空氣中灰塵污染和受潮。
a. 避免暴曬、雨淋、遠離火源,溫度在≤35℃為宜。
b. 疊高≤5層,避免受壓,保證密閉,防止受潮(相對濕度<75%)。
c. 保質期限12個月。
a. 使用過程中必須加強防護,配戴防塵口罩、護目鏡,避免粉塵侵入口中和眼中。
b. 必須在通風條件良好的環境下使用,空氣中粉塵濃度必須<20g/cm3,以免引起爆炸!
c. 使用現場禁止吸煙,嚴禁明火,必須配置滅火器具,提前做好應急方案。
d. 若有吸入或誤食,即時去醫院就醫。
e. 殘留廢品不可再利用,送往垃圾站集中處理。
版權所有:山東全民塑膠有限公司
備案號:魯ICP備09078405號-7
魯公網安備 37052102000191號
網站建設:東營遠見網絡
版權所有:山東全民塑膠有限公司
